袁晓沛：曾参与盛大网盘 EverBox、EMC 备份服务 Mozy 后端存储的设计、开发工作，主要方向在分布式系统的架构设计、开发、性能调优以及后期运维优化。目前在七牛云的主要工作是基于容器平台构建分布式应用，借助容器的优势，实现大规模分布式应用的自动化运维以及高可用，以 PaaS 服务的形式提供服务器后端应用，同时致力于让开发者从繁琐的后端运维工作中解放出来。

数据主要有三种处理方式：

1. 官方数据处理：
   提供基础的数据处理服务，包括但不限于图片的转码、水印、原图保护、防盗链等，以及音视频的转码、切片和拼接等。
2. 自定义数据处理：允许用户构建、上传自定义的私有数据处理服务，并无缝对接七牛云存储上的数据以及其他数据处理服务。
3. 第三方数据处理：一个开放的应用平台，提供大量功能丰富的第三方数据处理服务，比如图片鉴黄、人脸识别、广告过滤、语言翻译、TTS 等。

图 1

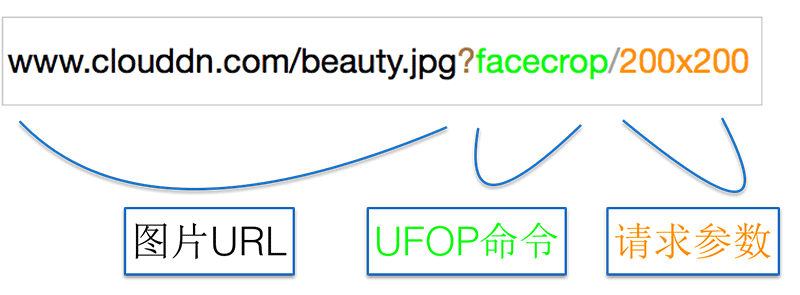

图 1 是数据处理的一个调用示例。无论是七牛云的官方数据处理，还是自定义数据处理，或者第三方数据处理，都是以这种形式调用的。最左边的是一个 URL，代表一个文件，中间绿色的 Facecrop 是数据处理命令，右边的 200 × 200 是请求参数。

图 2

如图 2 所示，从左边的人物肖像图原图到右边 200 × 200 的小图片，这个服务可以把人脸从原图中剪裁出来。通过管道操作，还可以把图片再存到存储中，以后直接使用这个小图，不需要再走数据处理计算。这是一个典型的数据处理调用。

第一，请求量非常大。目前，系统每天有近百亿的数据处理请求量。年底，可能会在目前近千台的计算集群基础上翻好几倍，整个存量、增量都非常大。

第二，突发流量非常频繁。很多客户是从其它云迁到七牛云，首次把大量文件迁移到七牛存储后，往往会发起大量的数据处理请求，这会带来大量突发流量。

第三，CPU 密集型计算。目前后端集群中，绝大部分的机器都是用来跑图片、音视频转码的，这些都是 CPU 密集型的计算，这意味着后台需要很多台机器，而且 CPU 的核数越多越好。

第四，IO 操作频繁。IO 分为磁盘 IO 和网络 IO，数据处理前，往往需要先把原始文件从七牛存储中下载到本地磁盘，所以磁盘 IO 和网络 IO 都很频繁。

图 3

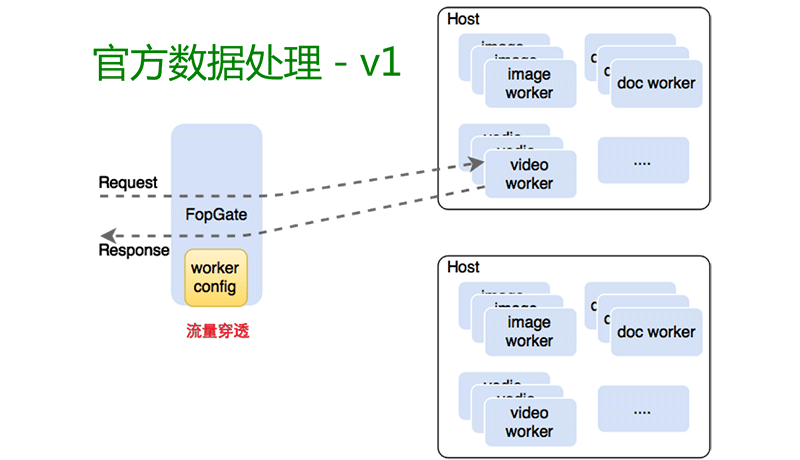

图 3 是数据处理早期的一个架构图。当时比较简单，所有请求都经过 FopGate，每个节点上都部署了很多图片、音视频或者文档处理的 Worker，是具体做转码的计算服务。整个架构，Worker 在网关上是静态配置，增加新的 Worker 时需要改网关配置重新加载，做起来会很麻烦。另外，请求进来时，对应要处理的数据也是通过网关服务进入，控制流和数据流放在一起，网关整体压力非常大，当时出了很多问题。

图 4

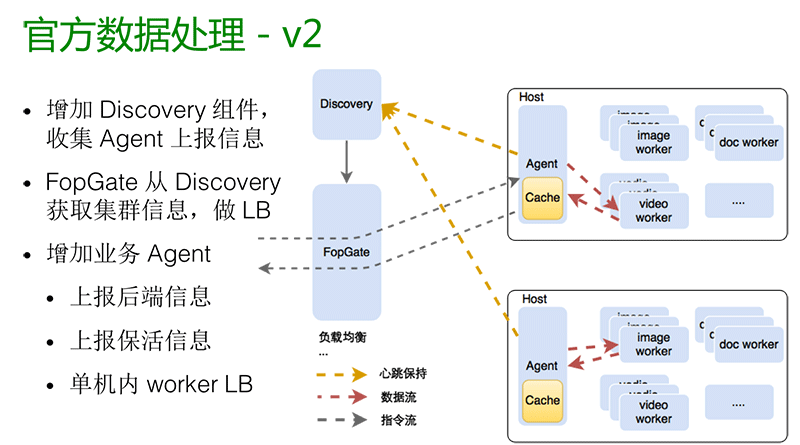

图 4 是数据处理目前的主体架构。右图左上角增加了一个 Discovery 组件，收集 Agent 上报的信息，Agent 和 Worker 把自己能做什么事都上报到 Discovery。每增加新的主机 Agent 和 Worker 时，不再需要静态配置，只需要指向的这个 Discovery 服务。网关可以通过 Discovery 获取信息，根据进入的具体请求，将这个请求路由到不同的 Agent ，Agent 再把请求转到 Worker 处理。Agent 组件还有负载均衡的作用，请求会选择后端相应的节点执行，另外也起到下载文件的作用。下载文件的数据流不经过网关服务，Worker 向 Agent 发起一个下载请求，然后这个 Agent 到存储上下载数据，放到自己的缓存中。

这个架构解决了一些问题，但是之前提及的挑战依然存在。主要的问题是 FopGate 在过载时依然会崩溃，每个主机会过载出问题，造成请求变慢或者宕机。接下来讨论一下如何解决这些问题。

系统测量

第一，测量 FopGate 的服务能力。按照线上的配置，针对同比例缩小的集群做性能测试，测试出 FopGate 单机最大的请求数和句柄数，根据实际的业务量，确定机器配置和数量。

第二，测量某种数据处理的资源使用范式。大多数据处理是 CPU 密集型计算，我们需要找到单个处理的资源使用规律。测试方式如下：取线上约 10 万或 100 万个请求，针对一台测试机器压力测试。比如测 Image，测试这台机器的变量有以下三个：Image 实例数，并发处理数和队列长度。最终拿到的一个结果是，做图片剪裁、图片处理、图片转码等服务，一个进程一个 CPU 的逻辑核，同时处理一个任务，对它来说是最快的，多个任务同时处理反倒会让 CPU 的处理变慢。

第三，测量单实例的服务能力。一个程序实现得很好，可以把多核利用起来。针对这样的实例，分配多个 CPU 线程、调大并发、并压测这个的实例，试图用 10 万个请求看整体处理速度，发现整体处理速度并没有起多个实例，但每个实例限制 CPU 线程数、限制并发好。所以最终的结论是操作系统对于 CPU 的调度，比进程要好；相比起一个大实例、接受高并发请求，我们更倾向于运行多个实例、但每个实例限制并发。

增加队列

这个主要的考虑是提高服务质量，避免单实例过载。前面得到结论，一个图片处理的实例，一个核，并发量为 1 时最快。我们为每台节点机器加了一个排队机制，排队之后不争抢资源，整体处理速度反而变快。

另外，从运营角度讲，可以用队列长度来区分免费用户和付费用户。比如，可以将免费用户的排队长度设置得长一点，比如设成 10，意味着最后一个请求要等前面 9 个请求处理完才能处理。而对于付费用户，可以将队列长度调短一点，只有 3 或者 5，这样平均等待时间就变短。总原则是区别付费用户和免费用户，免费用户保证高可用，但是不能保证高质量和低延迟，因为资源有限；对于付费用户可以保证高质量，因为可以通过排队长度控制这个事情。

限流

为什么有了队列之后还要限流？两个原因：

第一，大量长链接影响 FopGate 性能。因为七牛云处理最多的是图片、音频和视频三种请求。图片请求往往比较快，高峰期时可能几秒、几十毫秒完成，但是视频和音频转码往往比较慢，可能需要好几分钟或者好几十分钟，它取决于一个具体的转码参数和转码时长。如果不限流，网关会维持大量的长链接，累积大量句柄，轻则影响的性能，严重的情况下会造成宕机。

第二，突发流量，导致队列过长。队列太长，有大量任务积压的情况下，会有任务在处理之前就超时。与其超时，还不如直接限流，拒绝处理不掉的请求。

限流手段有三种：

第一，并发 HTTP 请求限制。超过这个限制，直接拒绝请求并返回。但这并不是最好的方式，因为超时的请求已经解析处理过，这对于性能是有一定损耗的。最好的做法是用一个信号量控制 TCP accept，比如控制信号量个数是 1 万个，1 万个请求正在并发处理时就不 accept 。这是最好的方式，但实现略复杂。

第二，单用户请求数限制。有些用户可能会在特殊情况下发起大量的请求，为了不让他影响别的用户，系统会限制单个用户的请求量。

第三，Cmd 数限制。主要指具体某个操作，比如图片查看，要对 Cmd 数进行限制。因为不能让大量同样的 Cmd 把资源消耗殆尽，影响其他 Cmd 的操作。

合理协调 IO 和 CPU

为什么要合理协调？因为数据处理的流程是：下载、写盘、处理、写盘、返回，涉及到网络 IO 和磁盘 IO。整个优化方式总原则是就近计算，将下载和计算部署在一起。目前，新的架构中是混合部署的。本来可以设计，将下载部署在其他机器上，但这样会增加一次网络的路由次数。所以，从一台机器的 Agent 下载后，直接在本机处理，不会再经过一次网络路由。另外一种方式是挂载 ramfs，直接把下载内容放在内存中。比如内存分 8 G，下载完成后直接放在内存中，要用的时候直接进内存读，这样可以节约磁盘 IO 的开销，也能整体加快单个请求处理速度。

前面这些是官方数据处理的一些挑战、架构演化以及我们采取的一些对策，后面讲一下自定义数据处理所面临的挑战。

第一，处理程序由客户提供，我们不知道客户在程序里做了什么事情，也不知道客户的程序会使用多少资源，这意味着我们至少要做两点：一是安全性，不能访问到别的资源，二是隔离性，单个程序不能无限制使用资源。

第二，业务规模不确定性，无法估算量有多大。这个带来的挑战是业务可伸缩性，需要客户可控。

基于这三个需求：安全性、隔离性、可伸缩性，Docker 非常适合这个业务场景，整个自定义数据处理在 14 年开始基于 Docker 实现。

图 5

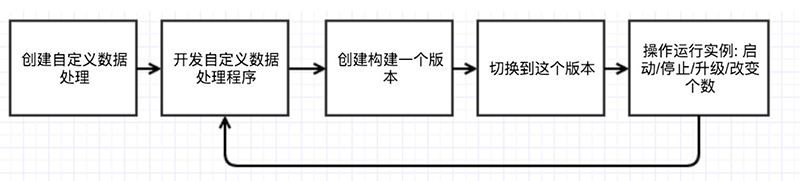

图 5 是自定义数据处理的业务流程：

第一，用户要创建一个自定义数据处理，即注册一个 UFOP。

第二，用户在本机上开发自定义数据处理程序。开发这个程序要遵循七牛 UFOP 范式。

第三，把这个程序提交一个构建版本。

第四，切换到这个版本，设置实例数。实例启动后，该  UFOP 就可以访问了。

这是迭代的，有一个箭头直接指回开发自定义数据处理程序，意味着升级程序、构建另一个新版本、切换到新版本实例的一个过程。

业务流程-注册

图 6

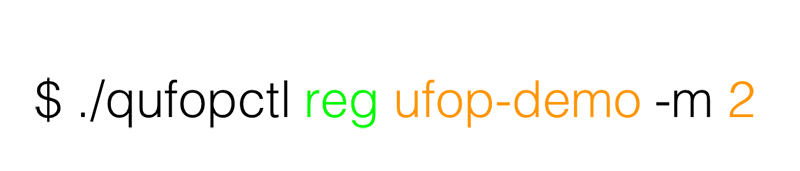

图 6 是注册的过程，第一个 qufopctl 是客户端工具，第二个是 reg 注册，第三个 ufop-demo 是名字，最后 -m 2 是模式，支持私有和公有模式。

图 7

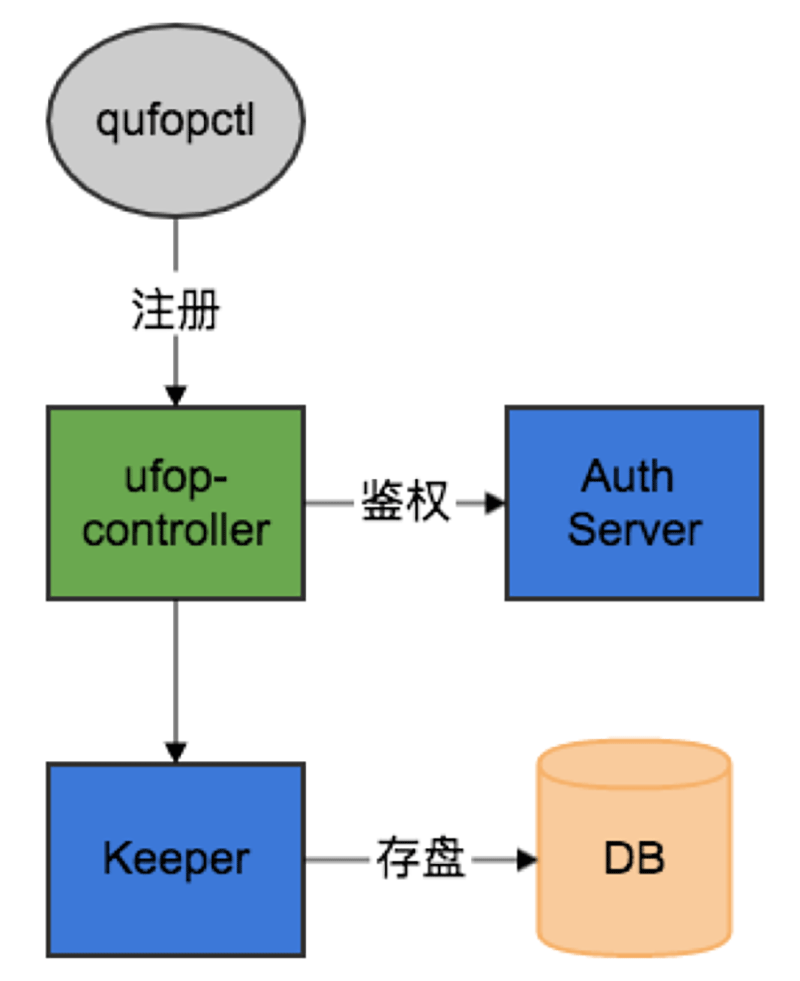

图 7 是自定义数据处理后端注册的流程，qufopctl 把前面描述的注册命令，发到 ufop-controller，它会进一步走鉴权服务，鉴权成功之后通过 Keeper 服务存盘到 DB。注册成功后，用户开始在本地实现 UFOP 应用。

图 8

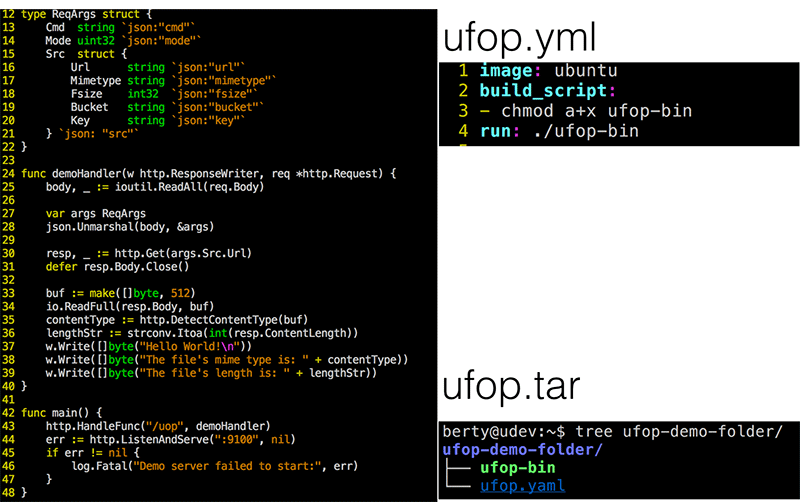

图 8 左边是一个最小的 UFOP 代码，简单来说就是在 UFOP 请求路由上加一个 UFOP 请求，拿到待处理文件 URL 后下载对应文件，然后获取文件的类型和长度，并作为结果返回。右上角是我们定义的一个描述性文件。2014 年，我们做的时候 Docker 还没有那么火，所以没有直接用 Dockerfile，而是自己定义描述模式。第一行是引用源；第二行是构建脚本，把外面的程序改成可写；第三是执行，怎么执行这个程序。右下角是要打包成 tar 包的本地目录。

业务流程-构建

图 9

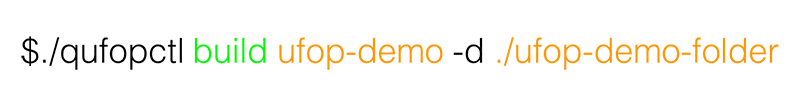

如图 9 所示为构建命令，是把本地的程序上传到服务端，并构建一个版本。

图 10

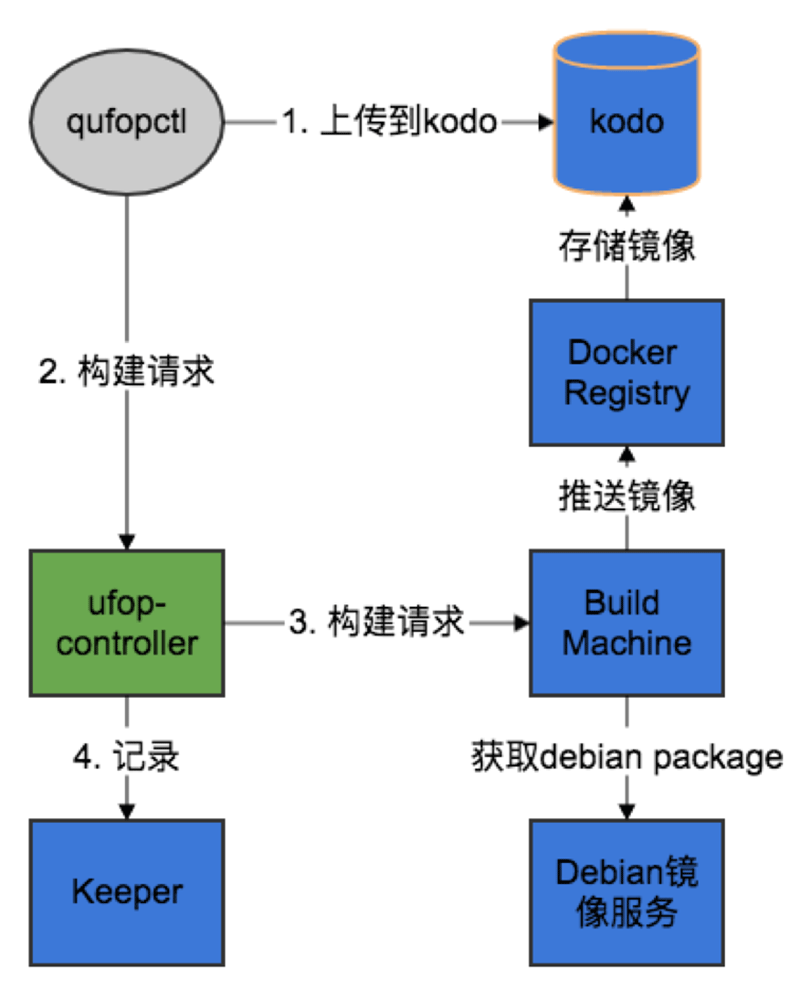

图 10 是构建的后端。整个后端的过程如下：qufopctl 把程序 tar 包上传到 Kodo，发起构建请求，再把构建请求转发到构建机器，接着把 UFOP 描述文件转化为 Dockerfile，基于 Dockerfile 构建 Docker image，最后推送到 Docker Registry。

下面是构建后端我们踩过的一些小坑。

使用 Debian 镜像服务

原先使用 AppRox，是 Debian 包下载、缓存服务，但实际上经常下载超时，而且下载出错后，自己没办法辨别本地文件存在问题，需要手动清除，比较糟糕。后来，搭建了一个镜像源。镜像源的做法是首次全量下载，全部下载完毕后，设置一个定时增量同步的时间，在凌晨，一天一次，每天更新的量只有几十兆，几分钟便可完成。从此，再也没有出现过这方面的问题。

避免 Docker 构建缓存

图 11

Docker 的构建缓存比较容易出错。图 11 第一个是错误用法：第一步，下载一个 jdk 的压缩包，第二步，创建一个目录，将压缩包解压到这个目录，并且把原来的压缩包删除。分了两条命令，但是容器其实会对每一条命令做缓存。

假如我们第一次运行这两条命令时是没有问题的。第二次运行时，我们觉得第二条命令中 OPT 目录不好，想到另外一个目录，于是对第二条语句做了更改，那么就会出问题。为什么？因为第一条命令没有任何变化，所以容器构建系统认为，没有任何的变化就不去执行，于是直接跑第二条命令，第二条在前一次执行时，已经将压缩包删除，因此会跑失败。这种错误很容易犯，解决方法是把压缩包的下载、目录的创建、解压缩和删除压缩包，都放在同一条命令里。当这条命令被修改后，每次都会重新执行，就不会出现这个问题了。

调整实例数

图  12

图 13

接下来是调整实例数，前面已经构建完成，程序已经上传到服务器端。qufopctl resize ufop-demo -n 3，这条命令会增加 3 个实例。

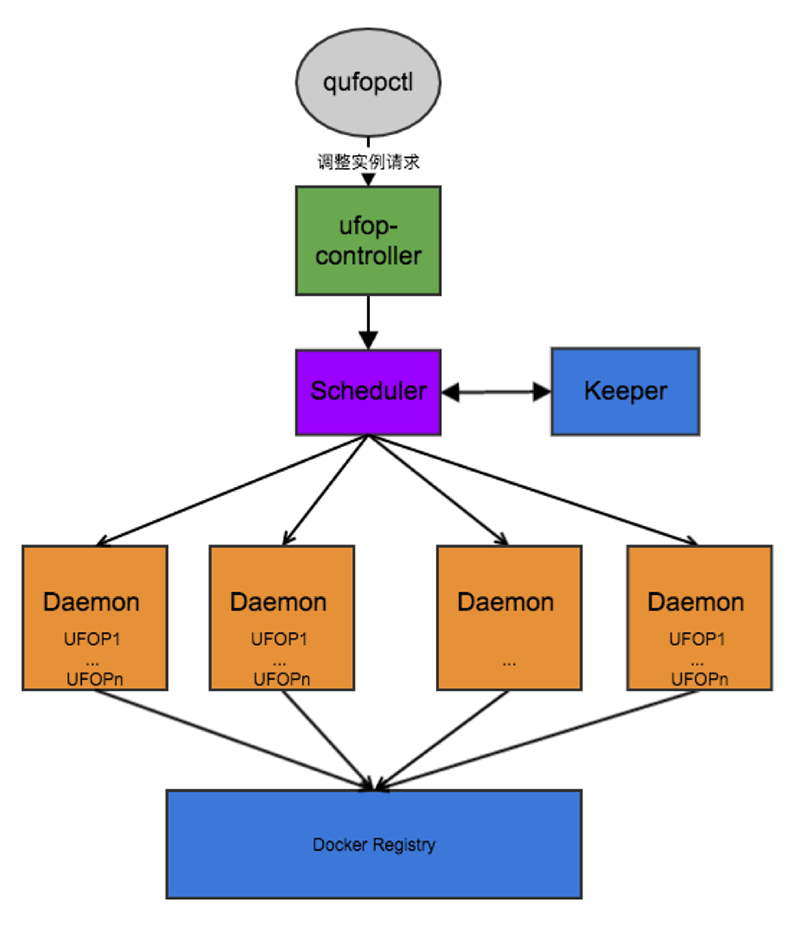

整个后端的过程如图 13 所示，qufopclt 发送请求到 ufop-controller，中心调度器 Scheduler 下面有很多个 node，运行着我们实现的 Daemon 服务，所有容器都是由 scheduler 下发给某个 Daemon，这些 Daemon 启动对应的容器。Daemon 会把所在机器剩余资源的情况，包括CPU、内存和磁盘，实时报给 Scheduler，Scheduler 会根据实例的规格要求、找到相应满足要求的 node。这些容器实例创建成功后，Daemon 会把具体的端口信息返回到 Scheduler，Scheduler 再通过 Keeper 服务持久化，这样就结束了。 Docker Registry 是 Docker 的镜像仓库。

升级实例

图 14

到前面这一步，UFOP 已经运行起来并且可以使用，如图 14 所示为升级实例的过程。我们有一个 Upgrade 的命令，-r 是一个实例，现在要做的是升级前两个实例，后端会发生什么事情呢？

图 15

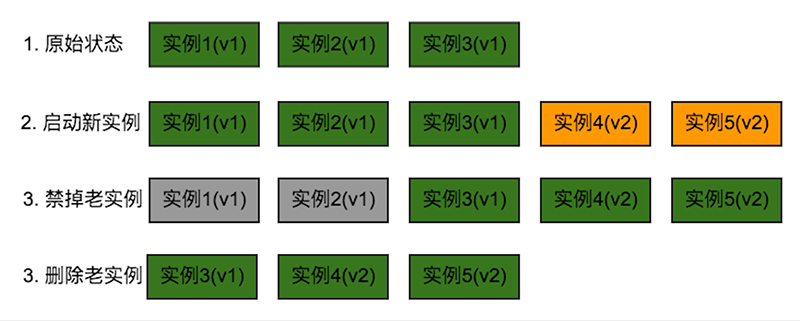

图 15 所示为一个灰度升级阶段。首先原始阶段有三个实例，假设每个版本都是 V1，现在要升级两个实例，后端的做法是增加两个实例，实例 4 和实例 5，这两个对应的版本是 V2，图 15 中橙色部分。等 V4 和 V5 彻底被启动后，我们将老的实例删除，它的结果是原来的一个 V1, 两个 V2，整体灰度升级过程就是这样子。

有些细节值得注意：

第一，新实例 WarmUp，往往刚开始很多内部组件没有初始化，像内存池、线程池、连接池需要初始化，所以初始请求处理得往往比较慢，但是又不能不发请求，因为不发请求永远热不起来。做法是设定预热时间段，定时间段的权重，保证在这个时间段预热好之后就承担正常的流量。

第二，老实例 CoolDown。如果直接删除老实例，对服务的可用性没有影响，因为老的请求正在被处理。做法是：使用 Docker StopWait，当用 Docker Stop 停止一个容器时，它默认的行为是先发一个 SIGTERM，如果不指定 StopWait 时间，就会马上发一个 SIGKILL 信号，这样你的容器将被直接杀死。若一个容器正在处理请求，那么我们希望能有一段时间让我们将请求处理完后，优雅的关闭，否则会影响可用性。所以使用这个命令时，可以设置 StopWait 时间，若等待超过设置的时间，却发现容器没有优雅关闭，再发 SIGKILL 信号。另外在业务层面，老实例在 CoolDown 时，应该设成一个关闭中的状态，避免新的请求再打进去。

第三，保留足够的计算冗余。这个是如何考虑的呢？因为升级需要考虑步长，如果升级的步长大于计算的冗余实例数，意味着剩余的等待实例会承担更多的请求，多于预期的请求会影响服务的质量，因为请求的时间会变长。所以选用的升级步长应该小于冗余的实例数。

数据流

图 16

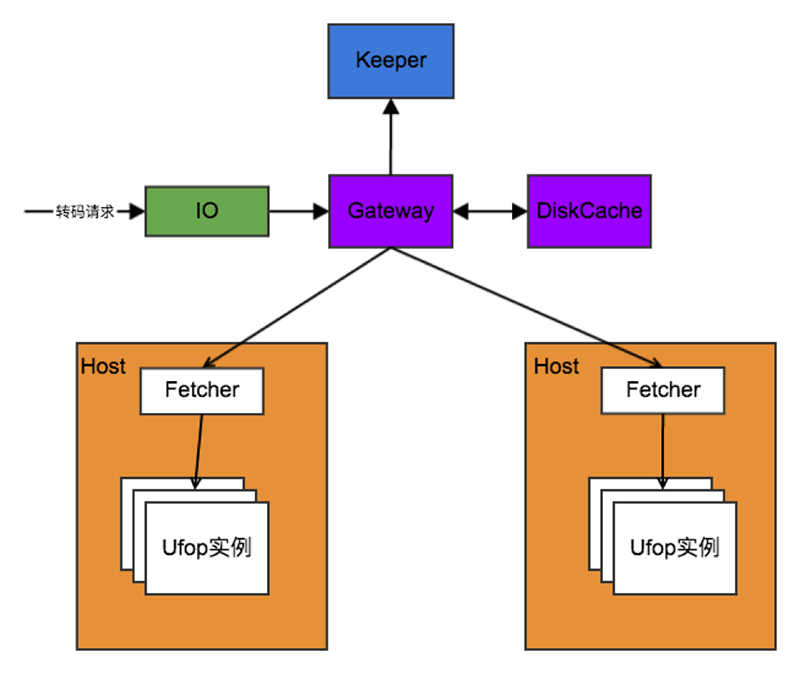

刚才讲的是控制流，包括如何注册、如何创建一个新的实例。而这些数据流的请求过来是什么样的？这涉及到一些内部组件，即云存储的服务器。服务器后面有数据处理，自定义数据处理会从之前说的状态服务中获取某一个后端实例列表，由它做负载均衡传给后端。在后端数据流的维度上，每台机器还有一个 Fetcher，它接收到请求后会把请求路由到本机，并执行实例。同时，它会做数据下载的工作，我们出于对用户隐私安全的考虑做了一些混淆，不允许他直接下载，而是转化成本地的。这是数据流的流程。右边有一个组件叫 DiskCache，是一个缓存集群。

图 17

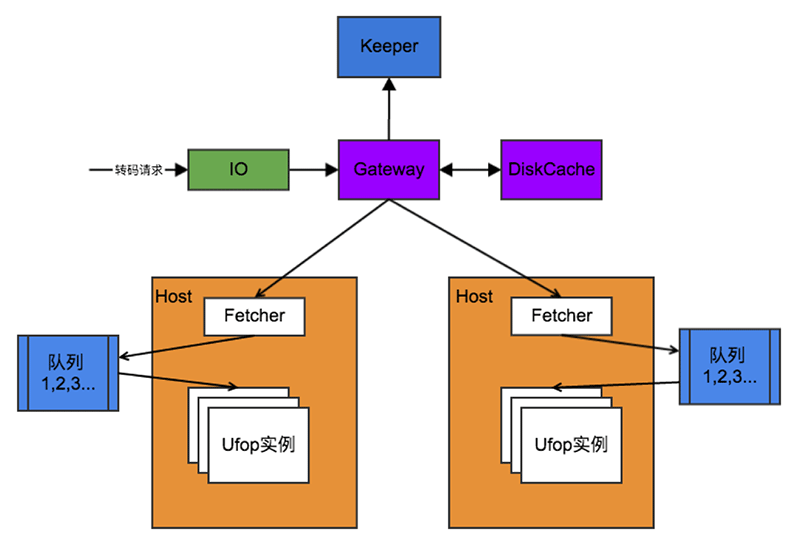

图 17 是数据链路的 V2 版本，是一个思路，还没有完全实现。唯一的改动是在实例之间加了一个队列，当然这个队列是可选的。当前所有请求都放在这个队列中，由 UFOP 实例获取请求，处理完成后将结果返回，这是一步处理的过程。这个队列有什么作用？前面提到，调整实例可以做手动伸缩，没有说自动伸缩。而这个队列可以做自动伸缩。

自动伸缩设置

自动伸缩需要用户做一些配置，一个是默认的实例数，也就是第一次用户上传一个自定义数据处理的版本，上传完成后调整实例数，调整成 10 个，还要设置一个平均单实例待处理任务数的配置，假如，这个设置是 10，当队列里面有小于 100 个待处理任务数时是不需要伸缩的，但是当队列里面的任务数大于 100，比如到 110 就要伸缩了，因为单个实例平均待处理的任务数已经超过，这个时候再增加一个实例是最适合的选择。通过对队列的监控，可以达到自动伸缩。

自动伸缩的后端

图 18

图 18 是自动伸缩的后端。最上面中间有一个 Scaler 组件，会实时监控队列长度，拿到每个队列的配置，即平均单任务待处理任务数。它根据这两个信息，可以实时地发出调整实例的请求，比如平均单任务处理数超过预想时，它可以自动增加一个实例，并告诉调度器，调度器会找相应的节点启动实例，启动后告诉 Keeper，Keeper 会把这些信息记录下来。回到前面的数据流，及时从里面获取信息，达到自动伸缩的目的。

解决方案：

第一，安全性。这一部分做法比较简单。自定义数据处理单个物理机上的容器数约几十个，这与 CPU 的核数有关。可以设置某个范围的端口不互访，以达到容器不能互访的目的，从而获得安全性。

第二，隔离性。可以限定某一个容器只用指定配额的 CPU 和内存，这取决于用户的配置。

第三，可伸缩性。首先实现了一个简单高效的容器调度系统，它是支持秒级伸缩的；其次是暴露伸缩 API ，用户可以手动伸缩达到伸缩目的；最后是利用队列长度，达到自动伸缩的目的。
